Bildmerkmale vergleichen

Wofür ist das gedacht?

Vergleiche charakteristische SIFT-Bildmerkmale einer Vorlage mit einer Bildquelle. Mindestanzahl und Lowe-Verhältnis entscheiden, ob genügend zuverlässige Zuordnungen vorliegen. Anders als Pixelvorlagen ist dieser Ansatz auf Bildmerkmale ausgerichtet; eine strukturarme Vorlage kann zu wenig Merkmale liefern.

Einstellungen in der Oberfläche

Beispielwerte dienen zur Orientierung. Passe Pfade, Quellen und Geräte an deinen Arbeitsplatz an. Ein ausgeschaltetes Häkchen und die Zahl 0 sind ebenfalls gültige Beispielwerte.

Einstellung	Bedeutung und Bedienung	Beispielwert
Bildquelle	Bildobjekt eines Aufnahme-Steps. Ein Dateipfad als Text ist nicht automatisch eine kompatible Bildquelle.	Bildaufnahme → Bild
Bildvorlage	Pfad zur lokalen Bildvorlage. Die Datei muss vorhanden und lesbar sein; für Pixelvorlagen darf sie nicht größer als der Suchbereich sein.	C:\Beispiele\Vorlage.png
Bildbereich (ROI)	Suchrechteck in Pixeln relativ zur Bildquelle. x/y bestimmen die linke obere Ecke, width/height die Größe; es muss zur Quelle passen. Im Bereich „Erweitert“ verfügbar.	X = 100, Y = 80, Breite = 320, Höhe = 180
Mindestanzahl Treffer	Mindestanzahl zuverlässiger SIFT-Merkmalszuordnungen, bevor der Merkmalsvergleich als Treffer gilt. Im Bereich „Erweitert“ verfügbar. Zulässiger Bereich: ab 1.	10
Lowe-Verhältnis (0–1)	Lowe-Verhältnis von 0 bis 1 zur Filterung mehrdeutiger SIFT-Zuordnungen. Strengere Werte können die Trefferzahl verringern. Im Bereich „Erweitert“ verfügbar. Zulässiger Bereich: ab 1e-06 bis 1.	0.75

Eingaben innerhalb zusammengesetzter Einstellungen

Diese Felder erscheinen innerhalb der jeweiligen Einstellung und je nach gewählter Aktion oder Quelle. Bei einer Ergebnisquelle wählst du den passenden vorherigen Step statt eines direkten Werts.

Einstellung / Unterfeld	Bedeutung und Bedienung	Beispielwert
Festen Bildbereich verwenden	Aktiviert den direkt konfigurierten Suchbereich. Ohne Aktivierung wird der Standardbereich der Quelle verwendet, sofern keine dynamische ROI-Quelle greift.	Aus (Häkchen entfernt)
Bildbereich › Höhe (px)	Höhe des Rechtecks oder Bildformats in Pixeln. Negative Größen sind kein gültiger Suchbereich.	0
Bildbereich › Breite (px)	Breite des Rechtecks oder Bildformats in Pixeln. Zusammen mit Höhe und Ursprung ergibt sie die räumliche Größe.	0
Bildbereich › X (px)	Horizontale Position der linken oberen Ecke des Suchrechtecks in Pixeln relativ zum Quellbild. Beispiel 100 startet den Bereich bei Bildkoordinate X = 100; Bildschirm- und Bildkoordinaten können voneinander abweichen.	0
Bildbereich › Y (px)	Vertikale Position der linken oberen Ecke des Suchrechtecks in Pixeln relativ zum Quellbild. Beispiel 100 startet den Bereich bei Bildkoordinate Y = 100; Bildschirm- und Bildkoordinaten können voneinander abweichen.	0

Ergebniswerte verwenden

Ergebnis	Bedeutung
Found	Ob die Erkennung/Suche in diesem Lauf einen passenden Treffer geliefert hat. false ist ein fachliches Ergebnis und nicht automatisch ein Step-Fehler. Einzelwert dieses Ergebnisses.
Point	Ermittelter Zielpunkt. Bei Bildschirmquellen ist der Quelle-zu-Desktop-Versatz bereits entsprechend dem Ergebnisvertrag berücksichtigt. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Point / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Point / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box	Begrenzendes Rechteck eines Treffers; bei fehlender Erkennung kann ein optionales Rechteck fehlen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Width	Breite des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Height	Höhe des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Left	Linke Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Top	Obere Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Right	Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Bottom	Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Is Empty	Ob die Zwischenablage im abgefragten Kontext leer ist. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Location	Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Location / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Location / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Center	Mittelpunkt einer einzelnen Erkennung in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Center / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Bounding Box / Center / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Confidence	Normalisierte Trefferkonfidenz zwischen 0 und 1. 0.9 entspricht 90 %; mehrere Treffer können unterschiedliche Konfidenzen besitzen. Einzelwert dieses Ergebnisses.
Source Capture Is Fresh	Frischezustand der verwendeten Aufnahme, unverändert in das Erkennungsergebnis übernommen. Einzelwert dieses Ergebnisses.
Source Capture Timestamp Utc	UTC-Aufnahmezeit der Bildquelle, aus der dieses Ergebnis berechnet wurde. Einzelwert dieses Ergebnisses.
Source Frame Version	Frame-Identität der verwendeten Bildquelle; auch ein Erkennungsfehlschlag behält die Herkunftsinformation. Einzelwert dieses Ergebnisses.
Source Frame Timestamp	Monotoner Zeitstempel des zugrunde liegenden Frames. 0 bedeutet unbekannte zeitliche Herkunft. Einzelwert dieses Ergebnisses.
Applied Roi	Tatsächlich angewendeter Suchbereich. Damit lässt sich prüfen, ob eine direkte oder dynamische Eingrenzung aktiv war. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Width	Breite des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Height	Höhe des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Left	Linke Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Top	Obere Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Right	Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Bottom	Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Is Empty	Ob die Zwischenablage im abgefragten Kontext leer ist. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Location	Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Location / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Location / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Center	Mittelpunkt einer einzelnen Erkennung in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Center / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Applied Roi / Center / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
Used Dynamic Roi	Ob für diese Auswertung ein dynamischer Suchbereich verwendet wurde. Einzelwert dieses Ergebnisses.
All Detections	Liste einzelner Erkennungen mit eigenen Punkten, Rechtecken und Konfidenzen. Die Anzahl ist nicht gleich einer pauschalen Erfolgsbewertung. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections / Count	Anzahl der Elemente der referenzierten Sammlung, automatisch als zusätzlicher Ergebniswert verfügbar. Einzelwert dieses Ergebnisses.
All Detections[] / Center	Mittelpunkt einer einzelnen Erkennung in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Center / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Center / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box	Begrenzendes Rechteck eines Treffers; bei fehlender Erkennung kann ein optionales Rechteck fehlen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Width	Breite des Ergebnisrechtecks in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Height	Höhe des Ergebnisrechtecks in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Left	Linke Rechteckkante in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Top	Obere Rechteckkante in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Right	Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Bottom	Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Is Empty	Ob die Zwischenablage im abgefragten Kontext leer ist. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Location	Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Location / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Location / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Center	Mittelpunkt einer einzelnen Erkennung in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Center / X	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Bounding Box / Center / Y	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
All Detections[] / Confidence	Normalisierte Trefferkonfidenz zwischen 0 und 1. 0.9 entspricht 90 %; mehrere Treffer können unterschiedliche Konfidenzen besitzen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.

Beispiel

Bildschirm aufnehmen → detailreiche lokale PNG-Vorlage wählen → mindestens zehn Zuordnungen verlangen → found prüfen.

Vorbereitete Beispielabläufe ansehen

Fehler und Hinweise

Prüfe die in dieser Referenz beschriebenen aktiven Pflichtfelder, kompatible Wertequellen und die Voraussetzungen auf dem Zielrechner. Ungültige Quellen oder Typen sind Fehler; eine gültige, aber nicht verfügbare optionale Quelle kann gemäß Eingabevertrag zum Überspringen führen. Ein Fehler beendet die Start-/Hauptphase; die vorgesehene Endphase wird zum Aufräumen behandelt. Der Verlauf zeigt den tatsächlich belegten Status.

Entwickler- und Agenten-Doku JSON, Feldnamen, Typen und Verträge

Dieser Bereich erklärt die Bearbeitung von Textdateien und die technischen Verträge. Zur Entwickler-Doku

Identifier: keypoint_matching

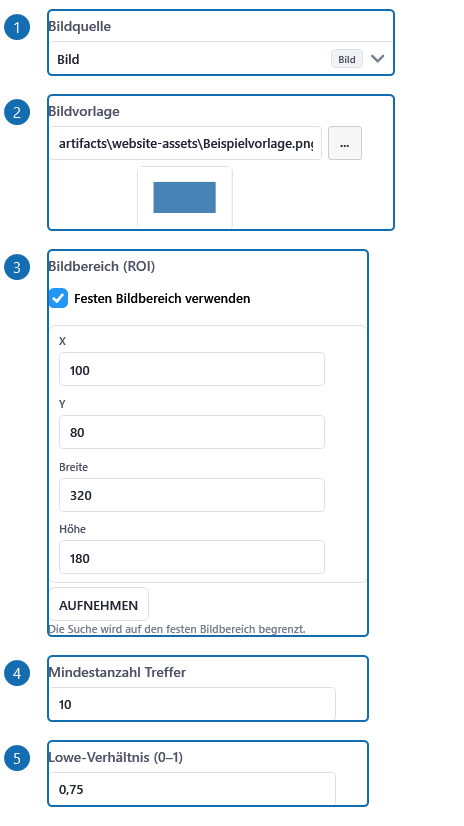

Felder und Zusammenhänge auf einen Blick

1
Bildquelleimage_source · ResultBinding · Nicht angegeben
Bildobjekt eines Aufnahme-Steps
2
Bildvorlagetemplate_path · FilePath · Nicht angegeben
Pfad zur lokalen Bildvorlage
3
Bildbereich (ROI)roi · Object · {"enabled": false, "x": 0, "y": 0, "width": 0, "height": 0, "dynamic_source": null}
Suchrechteck in Pixeln relativ zur Bildquelle
4
Mindestanzahl Treffermin_match_count · Integer · 10
Mindestanzahl zuverlässiger SIFT-Merkmalszuordnungen, bevor der Merkmalsvergleich als Treffer gilt.
5
Lowe-Verhältnis (0–1)lowes_ratio_threshold · Number · 0.75
Lowe-Verhältnis von 0 bis 1 zur Filterung mehrdeutiger SIFT-Zuordnungen
6
FoundErgebnis: found · Wert
Ob die Erkennung/Suche in diesem Lauf einen passenden Treffer geliefert hat
7
PointErgebnis: point · Wert
Ermittelter Zielpunkt
8
Point / XErgebnis: point.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
9
Point / YErgebnis: point.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
10
Bounding BoxErgebnis: bounding_box · Wert
Begrenzendes Rechteck eines Treffers; bei fehlender Erkennung kann ein optionales Rechteck fehlen
11
Bounding Box / XErgebnis: bounding_box.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
12
Bounding Box / YErgebnis: bounding_box.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
13
Bounding Box / WidthErgebnis: bounding_box.width · Wert
Breite des Ergebnisrechtecks in Pixeln
14
Bounding Box / HeightErgebnis: bounding_box.height · Wert
Höhe des Ergebnisrechtecks in Pixeln
15
Bounding Box / LeftErgebnis: bounding_box.left · Wert
Linke Rechteckkante in Pixeln
16
Bounding Box / TopErgebnis: bounding_box.top · Wert
Obere Rechteckkante in Pixeln
17
Bounding Box / RightErgebnis: bounding_box.right · Wert
Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet
18
Bounding Box / BottomErgebnis: bounding_box.bottom · Wert
Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet
19
Bounding Box / Is EmptyErgebnis: bounding_box.is_empty · Wert
Ob die Zwischenablage im abgefragten Kontext leer ist
20
Bounding Box / LocationErgebnis: bounding_box.location · Wert
Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum
21
Bounding Box / Location / XErgebnis: bounding_box.location.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
22
Bounding Box / Location / YErgebnis: bounding_box.location.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
23
Bounding Box / CenterErgebnis: bounding_box.center · Wert
Mittelpunkt einer einzelnen Erkennung in Pixeln
24
Bounding Box / Center / XErgebnis: bounding_box.center.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
25
Bounding Box / Center / YErgebnis: bounding_box.center.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
26
ConfidenceErgebnis: confidence · Wert
Normalisierte Trefferkonfidenz zwischen 0 und 1
27
Source Capture Is FreshErgebnis: source_capture_is_fresh · Wert
Frischezustand der verwendeten Aufnahme, unverändert in das Erkennungsergebnis übernommen
28
Source Capture Timestamp UtcErgebnis: source_capture_timestamp_utc · Wert
UTC-Aufnahmezeit der Bildquelle, aus der dieses Ergebnis berechnet wurde
29
Source Frame VersionErgebnis: source_frame_version · Wert
Frame-Identität der verwendeten Bildquelle; auch ein Erkennungsfehlschlag behält die Herkunftsinformation
30
Source Frame TimestampErgebnis: source_frame_timestamp · Wert
Monotoner Zeitstempel des zugrunde liegenden Frames
31
Applied RoiErgebnis: applied_roi · Wert
Tatsächlich angewendeter Suchbereich
32
Applied Roi / XErgebnis: applied_roi.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
33
Applied Roi / YErgebnis: applied_roi.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
34
Applied Roi / WidthErgebnis: applied_roi.width · Wert
Breite des Ergebnisrechtecks in Pixeln
35
Applied Roi / HeightErgebnis: applied_roi.height · Wert
Höhe des Ergebnisrechtecks in Pixeln
36
Applied Roi / LeftErgebnis: applied_roi.left · Wert
Linke Rechteckkante in Pixeln
37
Applied Roi / TopErgebnis: applied_roi.top · Wert
Obere Rechteckkante in Pixeln
38
Applied Roi / RightErgebnis: applied_roi.right · Wert
Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet
39
Applied Roi / BottomErgebnis: applied_roi.bottom · Wert
Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet
40
Applied Roi / Is EmptyErgebnis: applied_roi.is_empty · Wert
Ob die Zwischenablage im abgefragten Kontext leer ist
41
Applied Roi / LocationErgebnis: applied_roi.location · Wert
Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum
42
Applied Roi / Location / XErgebnis: applied_roi.location.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
43
Applied Roi / Location / YErgebnis: applied_roi.location.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
44
Applied Roi / CenterErgebnis: applied_roi.center · Wert
Mittelpunkt einer einzelnen Erkennung in Pixeln
45
Applied Roi / Center / XErgebnis: applied_roi.center.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
46
Applied Roi / Center / YErgebnis: applied_roi.center.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
47
Used Dynamic RoiErgebnis: used_dynamic_roi · Wert
Ob für diese Auswertung ein dynamischer Suchbereich verwendet wurde
48
All DetectionsErgebnis: all_detections · Wert
Liste einzelner Erkennungen mit eigenen Punkten, Rechtecken und Konfidenzen
49
All Detections / CountErgebnis: all_detections.count · Wert
Anzahl der Elemente der referenzierten Sammlung, automatisch als zusätzlicher Ergebniswert verfügbar
50
All Detections[] / CenterErgebnis: all_detections.center · Wert
Mittelpunkt einer einzelnen Erkennung in Pixeln
51
All Detections[] / Center / XErgebnis: all_detections.center.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
52
All Detections[] / Center / YErgebnis: all_detections.center.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
53
All Detections[] / Bounding BoxErgebnis: all_detections.bounding_box · Wert
Begrenzendes Rechteck eines Treffers; bei fehlender Erkennung kann ein optionales Rechteck fehlen
54
All Detections[] / Bounding Box / XErgebnis: all_detections.bounding_box.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
55
All Detections[] / Bounding Box / YErgebnis: all_detections.bounding_box.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
56
All Detections[] / Bounding Box / WidthErgebnis: all_detections.bounding_box.width · Wert
Breite des Ergebnisrechtecks in Pixeln
57
All Detections[] / Bounding Box / HeightErgebnis: all_detections.bounding_box.height · Wert
Höhe des Ergebnisrechtecks in Pixeln
58
All Detections[] / Bounding Box / LeftErgebnis: all_detections.bounding_box.left · Wert
Linke Rechteckkante in Pixeln
59
All Detections[] / Bounding Box / TopErgebnis: all_detections.bounding_box.top · Wert
Obere Rechteckkante in Pixeln
60
All Detections[] / Bounding Box / RightErgebnis: all_detections.bounding_box.right · Wert
Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet
61
All Detections[] / Bounding Box / BottomErgebnis: all_detections.bounding_box.bottom · Wert
Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet
62
All Detections[] / Bounding Box / Is EmptyErgebnis: all_detections.bounding_box.is_empty · Wert
Ob die Zwischenablage im abgefragten Kontext leer ist
63
All Detections[] / Bounding Box / LocationErgebnis: all_detections.bounding_box.location · Wert
Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum
64
All Detections[] / Bounding Box / Location / XErgebnis: all_detections.bounding_box.location.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
65
All Detections[] / Bounding Box / Location / YErgebnis: all_detections.bounding_box.location.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
66
All Detections[] / Bounding Box / CenterErgebnis: all_detections.bounding_box.center · Wert
Mittelpunkt einer einzelnen Erkennung in Pixeln
67
All Detections[] / Bounding Box / Center / XErgebnis: all_detections.bounding_box.center.x · Wert
Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten
68
All Detections[] / Bounding Box / Center / YErgebnis: all_detections.bounding_box.center.y · Wert
Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen
69
All Detections[] / ConfidenceErgebnis: all_detections.confidence · Wert
Normalisierte Trefferkonfidenz zwischen 0 und 1

Schematische Übersicht: Beschriftungen und Werte aus der Referenz, keine nachgezeichnete Bedienoberfläche.

Feldtypen, Standards und Regeln

Wert	Typ	Standard laut Vertrag	Optionen und Regeln	Erklärung
Bildquelle `image_source`	`ResultBinding`	`Nicht angegeben`	Pflichtfeld	Bildobjekt eines Aufnahme-Steps. Ein Dateipfad als Text ist nicht automatisch eine kompatible Bildquelle.
Bildvorlage `template_path`	`FilePath`	`Nicht angegeben`	Pflichtfeld	Pfad zur lokalen Bildvorlage. Die Datei muss vorhanden und lesbar sein; für Pixelvorlagen darf sie nicht größer als der Suchbereich sein.
Bildbereich (ROI) `roi`	`Object`	`{"enabled": false, "x": 0, "y": 0, "width": 0, "height": 0, "dynamic_source": null}`	Regeln siehe Erklärung	Suchrechteck in Pixeln relativ zur Bildquelle. x/y bestimmen die linke obere Ecke, width/height die Größe; es muss zur Quelle passen.
Mindestanzahl Treffer `min_match_count`	`Integer`	`10`	Regeln siehe Erklärung Grenzen: `{"Minimum": 1}`	Mindestanzahl zuverlässiger SIFT-Merkmalszuordnungen, bevor der Merkmalsvergleich als Treffer gilt.
Lowe-Verhältnis (0–1) `lowes_ratio_threshold`	`Number`	`0.75`	Regeln siehe Erklärung Grenzen: `{"Minimum": 1e-06, "Maximum": 1}`	Lowe-Verhältnis von 0 bis 1 zur Filterung mehrdeutiger SIFT-Zuordnungen. Strengere Werte können die Trefferzahl verringern.

JSON-Felder und verschachtelte Einstellungen

Technische Feldnamen des Modells. Die Einstellungsfelder oben beschreiben die UI; die JSON-Vorlage zeigt die tatsächliche Schreibweise. Bei aktuellen inputs/localValues stammen aktive Werte aus den Referenzen. Die Modell-Standardwerte und Enum-Namen sind keine universelle JSON-Schreibweise.

Feld	Modelltyp	Modell-Standard / Optionen	Erklärung
`id`	`String`	`Nicht angegeben`	Stabile Identität dieses Eintrags. In einem Job müssen Step-IDs eindeutig sein; beim Kopieren eines eigenständigen Jobs/Makros eine neue Objekt-GUID erzeugen und interne Referenzen gezielt anpassen.
`inputs`	Dictionary`2	`Nicht angegeben`	Zuordnung von UI-Feld-ID zu typisierter Wertequelle. Bei vorhandenen inputs serialisiert der kanonische Job-Serializer settings nicht zusätzlich. Leere inputs mit settings bleiben als Legacy-/direkte Konfiguration lesbar.
`inputs.items`	List`1	`Nicht angegeben`	Geordnete Unterbindungen einer Liste. Die Reihenfolge ist Teil der Eingabe; Elemente müssen das Listenelement-Schema erfüllen.
`inputs.property_id`	`String`	`Nicht angegeben`	Stabile Ergebnis-ID einer älteren Step-Referenz. Neue Dateien kodieren sie in source_id; nicht mit einem CLR-Propertynamen oder dem UI-Label verwechseln.
`inputs.property_path`	`String`	`Nicht angegeben`	Älterer Pfad zu einem Ergebnis-Unterwert. Bestehende Dateien bleiben lesbar; neue Referenzen verwenden stabile Ergebnis-IDs und gegebenenfalls value_path.
`inputs.source_step_id`	`String`	`Nicht angegeben`	Kompatibilitätsfeld älterer Referenzen. Neue Referenzen verwenden provider_id=step_result und die versionierte source_id.
`inputs.members`	Dictionary`2	`Nicht angegeben`	Benannte Unterbindungen eines strukturierten Werts. Jeder Schlüssel ist eine stabile Mitglied-ID des Feldschemas; Unterbindungen können Werte einer Basisquelle gezielt überschreiben.
`inputs.provider_id`	`String`	`Nicht angegeben`	Anbieter der Wertequelle: local_value, job_variable, step_result oder secret. Ein Quellwert benötigt zusätzlich source_id und muss zum Eingabetyp passen.
`inputs.schema_id`	`String`	`Nicht angegeben`	Versionierte Form eines zusammengesetzten Eingabewerts. Sie gehört zum Bindungsbaum, nicht als frei erfundener Schlüssel in die Variable. Übernimm die für dieses Feld exportierte Schema-ID.
`inputs.source_id`	`String`	`Nicht angegeben`	Anbieterbezogene Identität. Bei step_result: v1/<URI-kodierte-Step-ID>/<URI-kodierte-stabile-Ergebnis-ID>; bei lokalen Werten und Jobvariablen deren GUID. Dies ist nicht nur die rohe Step-ID.
`inputs.value_path`	`String`	`Nicht angegeben`	Optionaler Pfad unterhalb einer Anbieterquelle, zum Beispiel zu einem typisierten Objektmitglied. Er ändert den Quellanbieter nicht; der ausgewählte Unterwert muss kompatibel sein.
`is_enabled`	`Boolean`	`true`	true führt den Step aus; false deaktiviert ihn. Blockmarker können in der UI nicht beliebig deaktiviert werden, weil ihre Struktur erhalten bleiben muss.
`settings`	`KeyPointMatchingSettings`	`Nicht angegeben`	Direkte beziehungsweise ältere Step-Konfiguration. Für neue referenzbasierte Dateien inputs und localValues verwenden; die UI migriert gespeicherte Literalwerte in lokale Quellen.
`settings.dynamic_roi_source`	`ResultBinding`	`Nicht angegeben`	Kompatible dynamische Rechteckquelle. Eine spätere DynamicRoi-Quelle darf Feedback für den nächsten Durchlauf liefern; dies ist eine besondere Ausnahme von normalen Vorwärtsreferenzen.
`settings.dynamic_roi_source.items`	List`1	`Nicht angegeben`	Geordnete Unterbindungen einer Liste. Die Reihenfolge ist Teil der Eingabe; Elemente müssen das Listenelement-Schema erfüllen.
`settings.dynamic_roi_source.property_id`	`String`	`Nicht angegeben`	Stabile Ergebnis-ID einer älteren Step-Referenz. Neue Dateien kodieren sie in source_id; nicht mit einem CLR-Propertynamen oder dem UI-Label verwechseln.
`settings.dynamic_roi_source.property_path`	`String`	`Nicht angegeben`	Älterer Pfad zu einem Ergebnis-Unterwert. Bestehende Dateien bleiben lesbar; neue Referenzen verwenden stabile Ergebnis-IDs und gegebenenfalls value_path.
`settings.dynamic_roi_source.source_step_id`	`String`	`Nicht angegeben`	Kompatibilitätsfeld älterer Referenzen. Neue Referenzen verwenden provider_id=step_result und die versionierte source_id.
`settings.dynamic_roi_source.members`	Dictionary`2	`Nicht angegeben`	Benannte Unterbindungen eines strukturierten Werts. Jeder Schlüssel ist eine stabile Mitglied-ID des Feldschemas; Unterbindungen können Werte einer Basisquelle gezielt überschreiben.
`settings.dynamic_roi_source.provider_id`	`String`	`Leerer Text`	Anbieter der Wertequelle: local_value, job_variable, step_result oder secret. Ein Quellwert benötigt zusätzlich source_id und muss zum Eingabetyp passen.
`settings.dynamic_roi_source.schema_id`	`String`	`Nicht angegeben`	Versionierte Form eines zusammengesetzten Eingabewerts. Sie gehört zum Bindungsbaum, nicht als frei erfundener Schlüssel in die Variable. Übernimm die für dieses Feld exportierte Schema-ID.
`settings.dynamic_roi_source.source_id`	`String`	`Leerer Text`	Anbieterbezogene Identität. Bei step_result: v1/<URI-kodierte-Step-ID>/<URI-kodierte-stabile-Ergebnis-ID>; bei lokalen Werten und Jobvariablen deren GUID. Dies ist nicht nur die rohe Step-ID.
`settings.dynamic_roi_source.value_path`	`String`	`Nicht angegeben`	Optionaler Pfad unterhalb einer Anbieterquelle, zum Beispiel zu einem typisierten Objektmitglied. Er ändert den Quellanbieter nicht; der ausgewählte Unterwert muss kompatibel sein.
`settings.enable_roi`	`Boolean`	`false`	Aktiviert den direkt konfigurierten Suchbereich. Ohne Aktivierung wird der Standardbereich der Quelle verwendet, sofern keine dynamische ROI-Quelle greift.
`settings.image_source`	`ResultBinding`	`Nicht angegeben`	Bildobjekt eines Aufnahme-Steps. Ein Dateipfad als Text ist nicht automatisch eine kompatible Bildquelle.
`settings.image_source.items`	List`1	`Nicht angegeben`	Geordnete Unterbindungen einer Liste. Die Reihenfolge ist Teil der Eingabe; Elemente müssen das Listenelement-Schema erfüllen.
`settings.image_source.property_id`	`String`	`Nicht angegeben`	Stabile Ergebnis-ID einer älteren Step-Referenz. Neue Dateien kodieren sie in source_id; nicht mit einem CLR-Propertynamen oder dem UI-Label verwechseln.
`settings.image_source.property_path`	`String`	`Nicht angegeben`	Älterer Pfad zu einem Ergebnis-Unterwert. Bestehende Dateien bleiben lesbar; neue Referenzen verwenden stabile Ergebnis-IDs und gegebenenfalls value_path.
`settings.image_source.source_step_id`	`String`	`Nicht angegeben`	Kompatibilitätsfeld älterer Referenzen. Neue Referenzen verwenden provider_id=step_result und die versionierte source_id.
`settings.image_source.members`	Dictionary`2	`Nicht angegeben`	Benannte Unterbindungen eines strukturierten Werts. Jeder Schlüssel ist eine stabile Mitglied-ID des Feldschemas; Unterbindungen können Werte einer Basisquelle gezielt überschreiben.
`settings.image_source.provider_id`	`String`	`Leerer Text`	Anbieter der Wertequelle: local_value, job_variable, step_result oder secret. Ein Quellwert benötigt zusätzlich source_id und muss zum Eingabetyp passen.
`settings.image_source.schema_id`	`String`	`Nicht angegeben`	Versionierte Form eines zusammengesetzten Eingabewerts. Sie gehört zum Bindungsbaum, nicht als frei erfundener Schlüssel in die Variable. Übernimm die für dieses Feld exportierte Schema-ID.
`settings.image_source.source_id`	`String`	`Leerer Text`	Anbieterbezogene Identität. Bei step_result: v1/<URI-kodierte-Step-ID>/<URI-kodierte-stabile-Ergebnis-ID>; bei lokalen Werten und Jobvariablen deren GUID. Dies ist nicht nur die rohe Step-ID.
`settings.image_source.value_path`	`String`	`Nicht angegeben`	Optionaler Pfad unterhalb einer Anbieterquelle, zum Beispiel zu einem typisierten Objektmitglied. Er ändert den Quellanbieter nicht; der ausgewählte Unterwert muss kompatibel sein.
`settings.lowes_ratio_threshold`	`Double`	`0.75`	Lowe-Verhältnis von 0 bis 1 zur Filterung mehrdeutiger SIFT-Zuordnungen. Strengere Werte können die Trefferzahl verringern.
`settings.min_match_count`	`Int32`	`10`	Mindestanzahl zuverlässiger SIFT-Merkmalszuordnungen, bevor der Merkmalsvergleich als Treffer gilt.
`settings.roi`	`PixelRegion`	`{"x": 0, "y": 0, "width": 0, "height": 0}`	Suchrechteck in Pixeln relativ zur Bildquelle. x/y bestimmen die linke obere Ecke, width/height die Größe; es muss zur Quelle passen.
`settings.roi.Empty`	`PixelRegion`	`{"x": 0, "y": 0, "width": 0, "height": 0}`	Vom serialisierten Geometrieobjekt angebotener Leerzustand. Kein eigener ROI-Schalter: den Suchbereich mit enable_roi beziehungsweise roi.enabled und den Koordinaten konfigurieren; dieses abgeleitete Mitglied nicht als Eingabequelle verwenden.
`settings.roi.height`	`Int32`	`0`	Höhe des Rechtecks oder Bildformats in Pixeln. Negative Größen sind kein gültiger Suchbereich.
`settings.roi.width`	`Int32`	`0`	Breite des Rechtecks oder Bildformats in Pixeln. Zusammen mit Höhe und Ursprung ergibt sie die räumliche Größe.
`settings.roi.x`	`Int32`	`0`	Horizontale Position der linken oberen Ecke des Suchrechtecks in Pixeln relativ zum Quellbild. Beispiel 100 startet den Bereich bei Bildkoordinate X = 100; Bildschirm- und Bildkoordinaten können voneinander abweichen.
`settings.roi.y`	`Int32`	`0`	Vertikale Position der linken oberen Ecke des Suchrechtecks in Pixeln relativ zum Quellbild. Beispiel 100 startet den Bereich bei Bildkoordinate Y = 100; Bildschirm- und Bildkoordinaten können voneinander abweichen.
`settings.template_path`	`String`	`Leerer Text`	Pfad zur lokalen Bildvorlage. Die Datei muss vorhanden und lesbar sein; für Pixelvorlagen darf sie nicht größer als der Suchbereich sein.

Eingabeverträge

Eingabe	Fehlende Werte	Listen	Akzeptierte Typen / Quellen	Erklärung
`image`	`FailStep`	`NotApplicable`	`[{"ValueKind": "Image", "Cardinalities": ["Single", "OptionalSingle"]}]` `["step_result"]`	Bildobjekt einer Aufnahme. Fehlende erforderliche Werte führen zum Fehler. Es wird kein beliebiges Listenelement ausgewählt. Akzeptierte Typen und Anbieter stehen in den Vertragsspalten; unbegrenzte Anbieterwahl bedeutet weiterhin Typprüfung.
`dynamicRoi`	`SkipStep`	`FirstValue`	`[{"ValueKind": "Rectangle", "Cardinalities": ["Single", "OptionalSingle", "Collection"]}]` `["job_variable", "step_result"]`	dynamischer Suchbereich. Eine gültige, aber noch nicht verfügbare optionale Step-Quelle kann den Verbraucher mit NoInput überspringen; malformed Referenzen bleiben Fehler. Bei kompatiblen Listen wird der erste Wert verwendet. Akzeptierte Typen und Anbieter stehen in den Vertragsspalten; unbegrenzte Anbieterwahl bedeutet weiterhin Typprüfung.

Ergebnisvertrag

Ergebnis	Typ / Optionen	Anzahl	Erklärung
`found`	`Boolean`	`Single`	Ob die Erkennung/Suche in diesem Lauf einen passenden Treffer geliefert hat. false ist ein fachliches Ergebnis und nicht automatisch ein Step-Fehler. Einzelwert dieses Ergebnisses.
`point`	`Point`	`OptionalSingle`	Ermittelter Zielpunkt. Bei Bildschirmquellen ist der Quelle-zu-Desktop-Versatz bereits entsprechend dem Ergebnisvertrag berücksichtigt. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`point.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`point.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box`	`Rectangle`	`OptionalSingle`	Begrenzendes Rechteck eines Treffers; bei fehlender Erkennung kann ein optionales Rechteck fehlen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.width`	`Integer`	`OptionalSingle`	Breite des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.height`	`Integer`	`OptionalSingle`	Höhe des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.left`	`Integer`	`OptionalSingle`	Linke Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.top`	`Integer`	`OptionalSingle`	Obere Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.right`	`Integer`	`OptionalSingle`	Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.bottom`	`Integer`	`OptionalSingle`	Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.is_empty`	`Boolean`	`OptionalSingle`	Ob die Zwischenablage im abgefragten Kontext leer ist. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.location`	`Point`	`OptionalSingle`	Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.location.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.location.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.center`	`Point`	`OptionalSingle`	Mittelpunkt einer einzelnen Erkennung in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.center.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`bounding_box.center.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`confidence`	`Number`	`Single`	Normalisierte Trefferkonfidenz zwischen 0 und 1. 0.9 entspricht 90 %; mehrere Treffer können unterschiedliche Konfidenzen besitzen. Einzelwert dieses Ergebnisses.
`source_capture_is_fresh`	`Boolean`	`Single`	Frischezustand der verwendeten Aufnahme, unverändert in das Erkennungsergebnis übernommen. Einzelwert dieses Ergebnisses.
`source_capture_timestamp_utc`	`DateTime`	`Single`	UTC-Aufnahmezeit der Bildquelle, aus der dieses Ergebnis berechnet wurde. Einzelwert dieses Ergebnisses.
`source_frame_version`	`Integer`	`Single`	Frame-Identität der verwendeten Bildquelle; auch ein Erkennungsfehlschlag behält die Herkunftsinformation. Einzelwert dieses Ergebnisses.
`source_frame_timestamp`	`Integer`	`Single`	Monotoner Zeitstempel des zugrunde liegenden Frames. 0 bedeutet unbekannte zeitliche Herkunft. Einzelwert dieses Ergebnisses.
`applied_roi`	`Rectangle`	`OptionalSingle`	Tatsächlich angewendeter Suchbereich. Damit lässt sich prüfen, ob eine direkte oder dynamische Eingrenzung aktiv war. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.width`	`Integer`	`OptionalSingle`	Breite des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.height`	`Integer`	`OptionalSingle`	Höhe des Ergebnisrechtecks in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.left`	`Integer`	`OptionalSingle`	Linke Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.top`	`Integer`	`OptionalSingle`	Obere Rechteckkante in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.right`	`Integer`	`OptionalSingle`	Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.bottom`	`Integer`	`OptionalSingle`	Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.is_empty`	`Boolean`	`OptionalSingle`	Ob die Zwischenablage im abgefragten Kontext leer ist. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.location`	`Point`	`OptionalSingle`	Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.location.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.location.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.center`	`Point`	`OptionalSingle`	Mittelpunkt einer einzelnen Erkennung in Pixeln. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.center.x`	`Integer`	`OptionalSingle`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`applied_roi.center.y`	`Integer`	`OptionalSingle`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Optionaler Einzelwert: bei fehlender Information keine Eigenschaft erfinden.
`used_dynamic_roi`	`Boolean`	`Single`	Ob für diese Auswertung ein dynamischer Suchbereich verwendet wurde. Einzelwert dieses Ergebnisses.
`all_detections`	`Detection`	`Collection`	Liste einzelner Erkennungen mit eigenen Punkten, Rechtecken und Konfidenzen. Die Anzahl ist nicht gleich einer pauschalen Erfolgsbewertung. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.count`	`Integer`	`Single`	Anzahl der Elemente der referenzierten Sammlung, automatisch als zusätzlicher Ergebniswert verfügbar. Einzelwert dieses Ergebnisses.
`all_detections.center`	`Point`	`Collection`	Mittelpunkt einer einzelnen Erkennung in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.center.x`	`Integer`	`Collection`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.center.y`	`Integer`	`Collection`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box`	`Rectangle`	`Collection`	Begrenzendes Rechteck eines Treffers; bei fehlender Erkennung kann ein optionales Rechteck fehlen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.x`	`Integer`	`Collection`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.y`	`Integer`	`Collection`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.width`	`Integer`	`Collection`	Breite des Ergebnisrechtecks in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.height`	`Integer`	`Collection`	Höhe des Ergebnisrechtecks in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.left`	`Integer`	`Collection`	Linke Rechteckkante in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.top`	`Integer`	`Collection`	Obere Rechteckkante in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.right`	`Integer`	`Collection`	Rechte Rechteckkante in Pixeln, aus Ursprung und Breite abgeleitet. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.bottom`	`Integer`	`Collection`	Untere Rechteckkante in Pixeln, aus Ursprung und Höhe abgeleitet. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.is_empty`	`Boolean`	`Collection`	Ob die Zwischenablage im abgefragten Kontext leer ist. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.location`	`Point`	`Collection`	Pixelposition/-bereich eines erkannten Wortes oder Trefferobjekts; verwende den im Ergebnis ausgewiesenen Koordinatenraum. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.location.x`	`Integer`	`Collection`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.location.y`	`Integer`	`Collection`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.center`	`Point`	`Collection`	Mittelpunkt einer einzelnen Erkennung in Pixeln. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.center.x`	`Integer`	`Collection`	Horizontale Punkt-/Versatzkoordinate in Pixeln; den im übergeordneten Ergebnis beschriebenen Koordinatenraum beachten. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.bounding_box.center.y`	`Integer`	`Collection`	Vertikale Punkt-/Versatzkoordinate in Pixeln; nicht ungeprüft bildlokale und globale Werte mischen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.
`all_detections.confidence`	`Number`	`Collection`	Normalisierte Trefferkonfidenz zwischen 0 und 1. 0.9 entspricht 90 %; mehrere Treffer können unterschiedliche Konfidenzen besitzen. Geordnete Liste; ein Verbraucher entscheidet gemäß seinem Eingabevertrag über erstes Element oder alle Elemente.

Diese Referenz für Textdateien und Agenten: Markdown · JSON-Vertrag

JSON-Vorlage für Textdateien und Agenten

Strukturelle Defaultvorlage direkt vom App-Serializer. Leere Pflichtwerte und Ziele vor Verwendung ergänzen; diese Vorlage ist kein vollständig validierter Ablauf. Bei neuen Jobs den aktuellen inputs/localValues-Vertrag verwenden.

Dateiformate und Regeln · JSON herunterladen

{
  "type": "keypoint_matching",
  "settings": {
    "template_path": "",
    "min_match_count": 10,
    "lowes_ratio_threshold": 0.75,
    "enable_roi": false,
    "roi": {
      "x": 0,
      "y": 0,
      "width": 0,
      "height": 0
    },
    "image_source": {
      "provider_id": "",
      "source_id": ""
    },
    "dynamic_roi_source": {
      "provider_id": "",
      "source_id": ""
    }
  },
  "id": "4e14e928-862e-8c96-5024-1350f0969673",
  "inputs": {},
  "is_enabled": true
}
